Оптический кабель предназначен для подвеса на опорах воздушных линий связи, контактной сети и автоблокировки железных дорог, линий передач, столбах освещения, энергообъектах, между зданиями и сооружениями. Также допускается использование при строительстве ВОЛС в кабельной канализации, трубах (включая метод пневмопрокладки), блоках, тоннелях, коллекторах, по мостам и эстакадам.

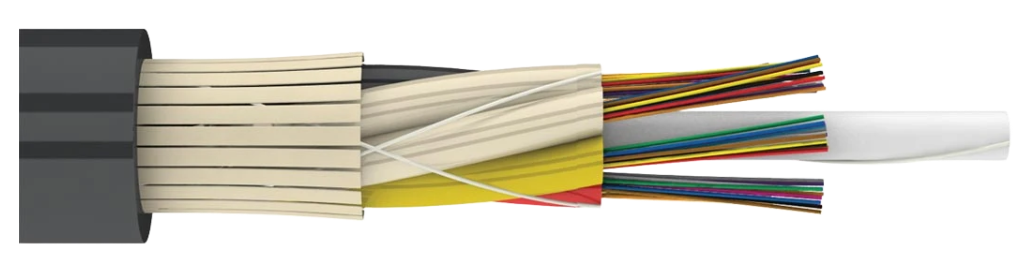

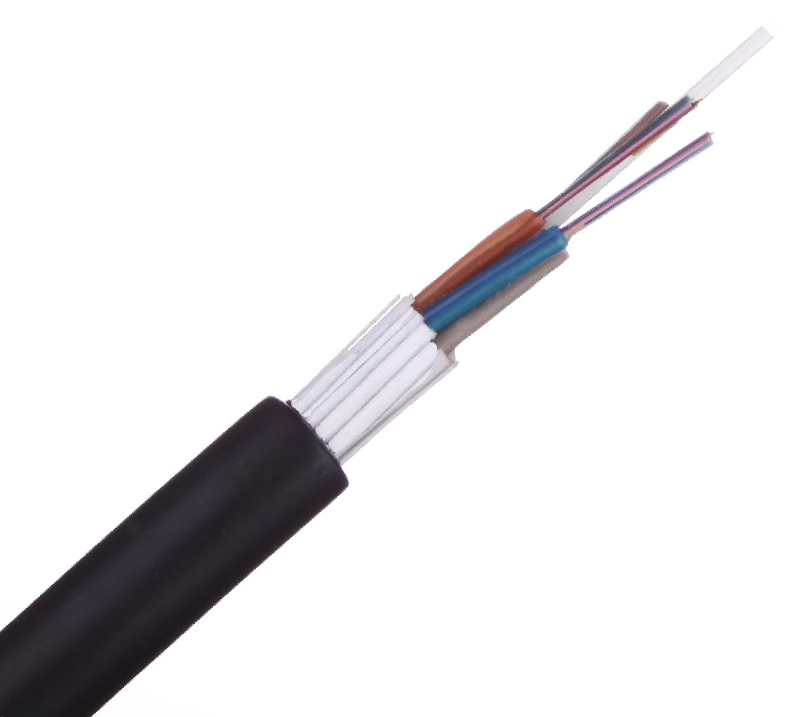

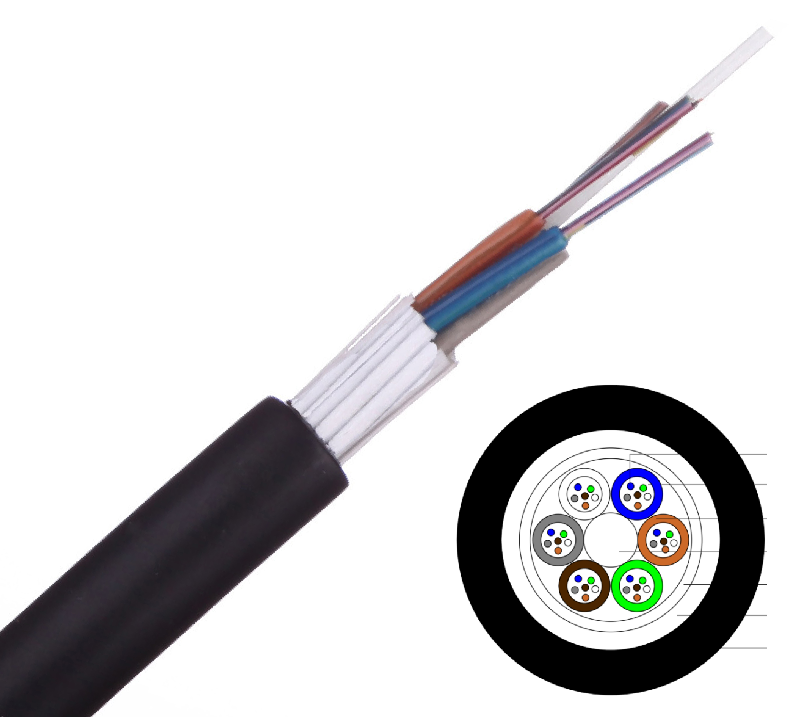

Конструктивно представляет собой повив оптических модулей вокруг стеклопластикового прутка защищенный слоем упрочняющих стеклонитей, которые покрыты наружной оболочкой из полиэтилена средней плотности. Свободное пространство в оптических модулях и в сердечнике заполнено гидрофобным гелем.

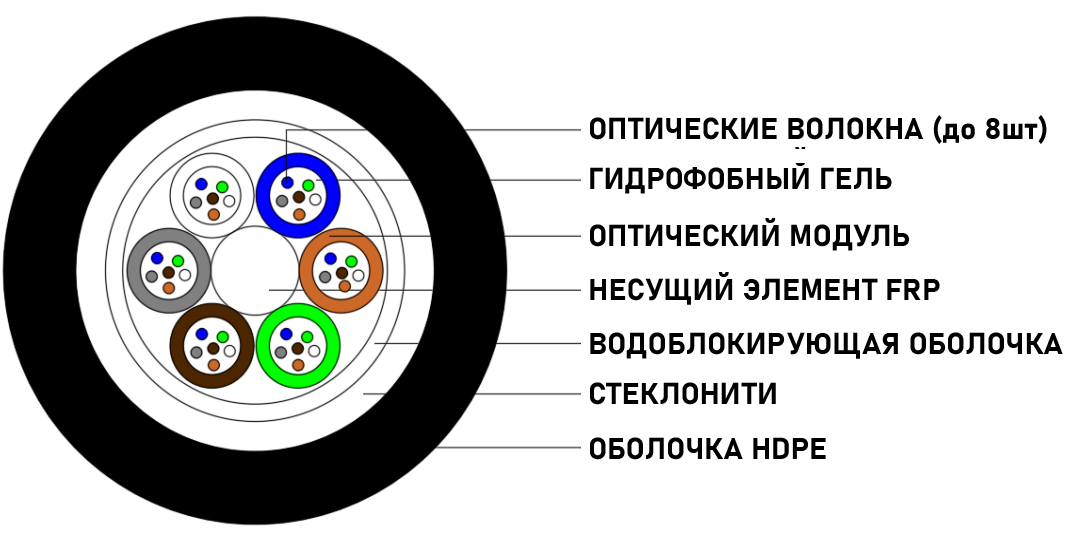

1. Одномодовое оптическое волокно (ОВ);
2. Внутримодульный гидрофобный заполнитель;
3. Центральный оптический модуль (ЦОМ);
4. Наружная оболочка – полиэтилен светостабилизированный.
Основные характеристики
|
Количество волокон |
24 |
|
Наружный диаметр, мм |
11,3 |
|
Материал силовых элементов |
FRP |
|
Количество силовых элементов |
1 шт. |
|
Диаметр силовых элементов |
2,5 мм |
|
Допустимая растягивающая нагрузка |
7кН |
|
Дистанция провеса, до (при стреле провеса 1%) |
100м |
|
Вес, кг |
106 |
|
Радиальная толщина оболочки, мм |
2,4 |
|
Рекомендованная стрела провеса, % |
2 |
Технические характеристики
|
Минимальный радиус изгиба |
15 диаметров |
|
Рабочий диапазон температур |
От минус 30°С до 70°С |
|
Допустимая раздавливающая нагрузка |
1000 Н/100 мм |
|
Энергия удара |
5 Дж |
|
Срок службы, не менее |
25 лет |
Оптическое волокно
|
Тип оптического волокна |
ITU-T G.657 |
|
Максимальный коэффициент затухания в строительной длине на длине волны 1550 нм |
не более 0,22 дБ/км |
Упаковка
|
Количество на барабане |
2км |
|
Диаметр барабана |
93 см |
|
Ширина барабана |
75см |
|
Вес барабана (2км. кабеля) |
230 кг |
Идентификация
|
Цвет ОВ* |
Голубой/оранжевый/зеленый/коричневый/серый/белый/красный/черный/желтый/фиолетовый/розовый/бирюзовый. При количестве ОВ в кабеле больше 12 |
