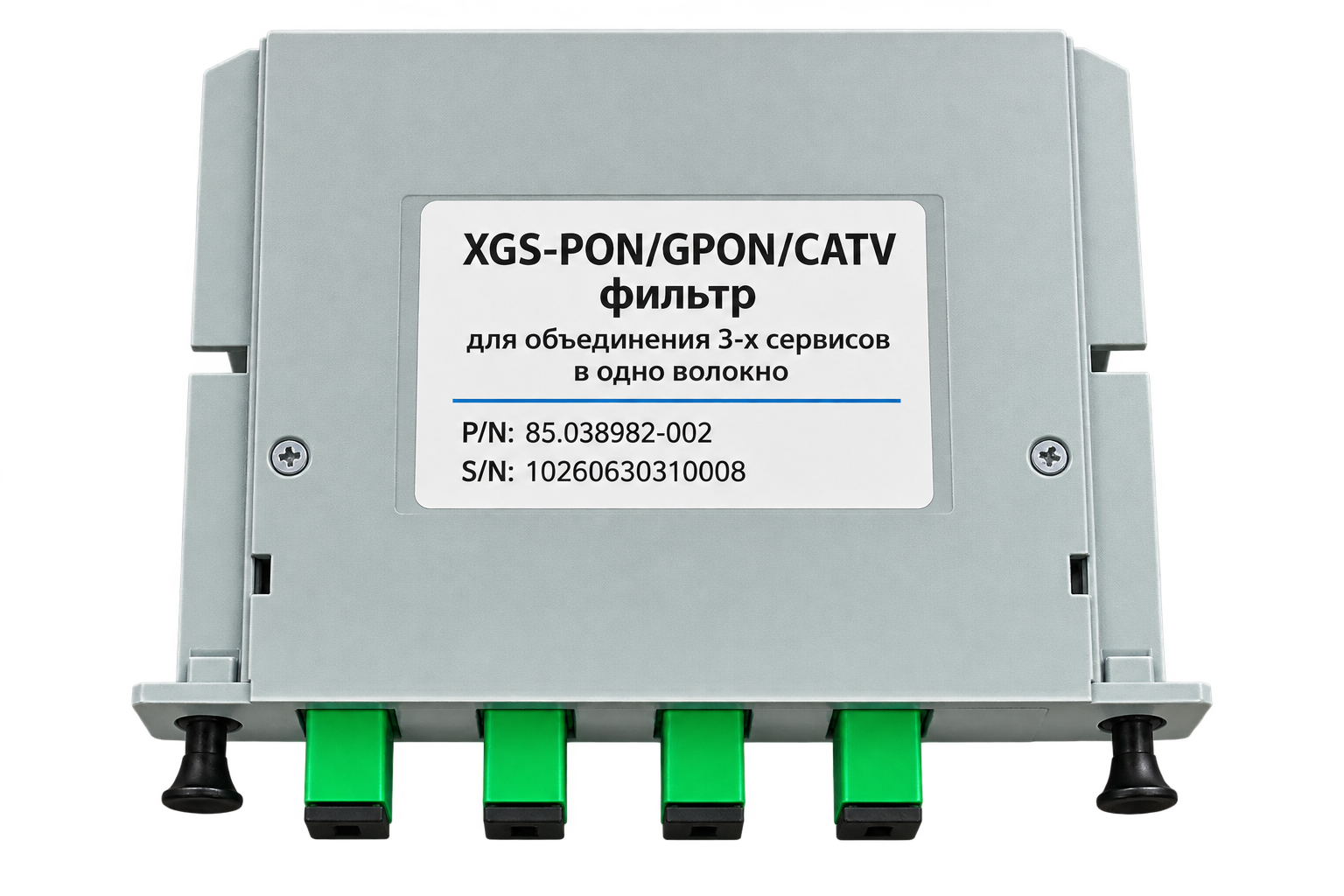

XGS-PON/GPON/CATV фильтр предназначен для совместной передачи сигналов GPON, XGS-PON и CATV по одному оптическому волокну.
Устройство позволяет использовать существующую оптическую инфраструктуру одновременно для нескольких сервисов без необходимости прокладки дополнительных волокон.
Фильтр выполняет спектральное объединение и разделение оптических сигналов различных диапазонов длин волн, обеспечивая одновременную работу действующей GPON-сети, XGS-PON и аналогового/цифрового телевидения CATV.
Устройство может применяться при модернизации сетей GPON до XGS-PON, когда необходимо сохранить существующих GPON-абонентов и дополнительно запустить XGS-PON на той же ODN. Наличие отдельного CATV-канала позволяет одновременно передавать телевизионный сигнал по той же линии.
Основные преимущества:
- объединение GPON + XGS-PON + CATV в одном оптическом волокне;
- возможность постепенного перехода с GPON на XGS-PON без перестройки существующей ODN;
- совместная работа нескольких PON-сервисов;
- пассивное устройство — не требует электропитания;
- низкие вносимые потери;
- компактное исполнение для установки в телекоммуникационное оборудование;
- подходит для операторских и провайдерских сетей FTTH/FTTx.
Модернизация PON-сетей, построение комбинированных GPON/XGS-PON сетей, передача CATV совместно с PON, увеличение количества сервисов без использования дополнительных оптических волокон.
Схема работы:
GPON + XGS-PON + CATV → фильтр → одно оптическое волокно → абонентская сеть
|
Параметр |
Характеристика |
|
|
Рабочая длина волны (нм) |
GPON |
1290~1330, 1480~1500 |
|
XGS-PON |
1260~1280, 1575~1580 |
|
|
NG-PON2 |
1524~1544,1596~1625 |
|
|
Вносимые потери (дБ) |
GPON |
≤1.0 дБ |
|
XGS-PON |
≤1.2 дБ |
|
|
NG-PON2 |
≤1.5 дБ |
|
|
Изоляция (дБ) |
GPON |
≥30 |
|
XGS-PON |
≥30 |
|
|
NG-PON2 |
≥30 |
|
|
Направленность |
≥ 50 дБ |
|
|
Возвратные потери |
≥ 45 дБ |
|
|
Поляризационные потери |
≤0.3 дБ |
|
|
Коммутируемая оптическая мощность |
≥ 300 МВт |
|
|
Рабочая температура |
-5 to +70℃ |
|
|
Температура хранения |
-40 to +85℃ |
|
|
Тип волокна |
G657 A1 |
|
|
Тип коннекторов |
APC |
|
|
Размеры упаковки |
LGX:130×100×25 мм |
|
