Делители (разветвители) оптические

Оптические разветвители - один из важных компонентов в оптических линиях связи PON. Представляют собой оптические устройства, которые могут иметь несколько входов и несколько выходов. Обычно используемая характеристика ХxY указывает, что оптический разветвитель имеет X входов и Y выходов.

Оптические разветвители подразделяются на сварные (FBT) и планарные (PLC)

Сварные оптически разветвители FBT (Fused Biconical Taper ) - предназначены для разделения оптического сигнала в неравных пропорциях.

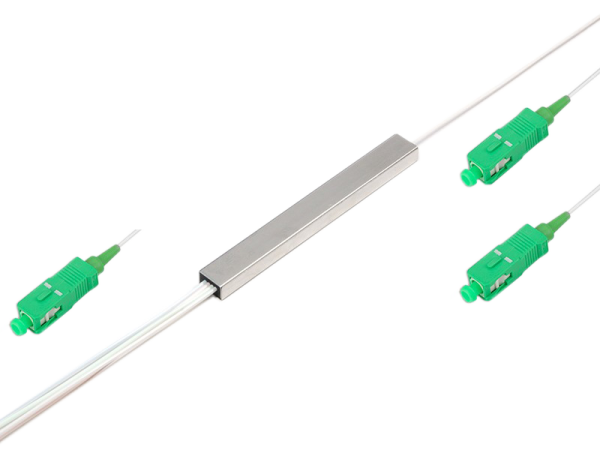

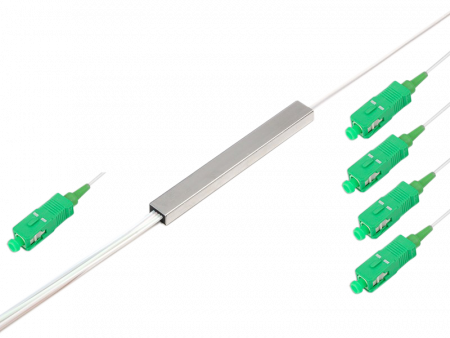

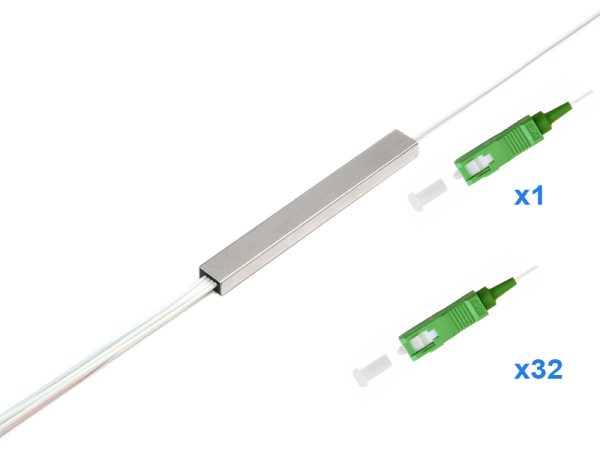

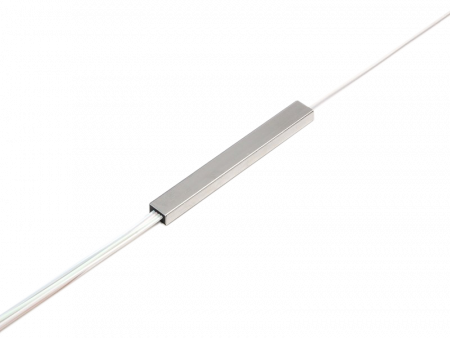

Планарные оптические разветвители PLC (Planar Lightwave Circuit) – предназначены для разделения оптического сигнала в одинаковых пропорциях.


Процесс производства оптических разветвителей PLC:

• Нанесение на кварцевую подложку отражающего слоя
• Травление отражающего слоя для получения волноводов
• Нанесение второго отражающего слоя: структура разветвителя становится на слои обычного оптического волокна
• Вклейка оптических выводов: к концам вытравленных дорожек приклеиваются оптические волокна.

Преимущества планарных разветвителей PLC:

• Обладают более стабильными и точными оптическими характеристиками, чем сварные оптические разветвители (FBT). Высокая повторяемость результата.
• Работают в широкополосном диапазоне длин волн: 1260–1650нм.

Области применения оптических делителей PLC

• Сети КТВ (CATV кабельное телевидение)
• Пассивные оптические сети передачи данных (GPON, GePON)
• Компоненты сложных оптических устройств

В сетях кабельного телевидения (сети CATV), чаще всего используют делители сварного типа FBT, так как они позволяют делить оптический поток в необходимых пропорциях и создавать сети любой сложноcти.

В сетях PON чаще используются оптические делители PLC. Установка нескольких PLC делителей на участке между OLT и треминалом ONU позволяет получить уверенный сигнал у каждого из абонентов.

В зависимости от расстояния между абонентом и головной станцией выбираются различные типы делителей: в случае когда все абоненты равноудалены от головной станции или разница в удаленности крайне незначительная, используют планарные оптические делители PLC. В случае, если абоненты находятся на разном отдалении от головной станции — используются сварные делители FBT.
