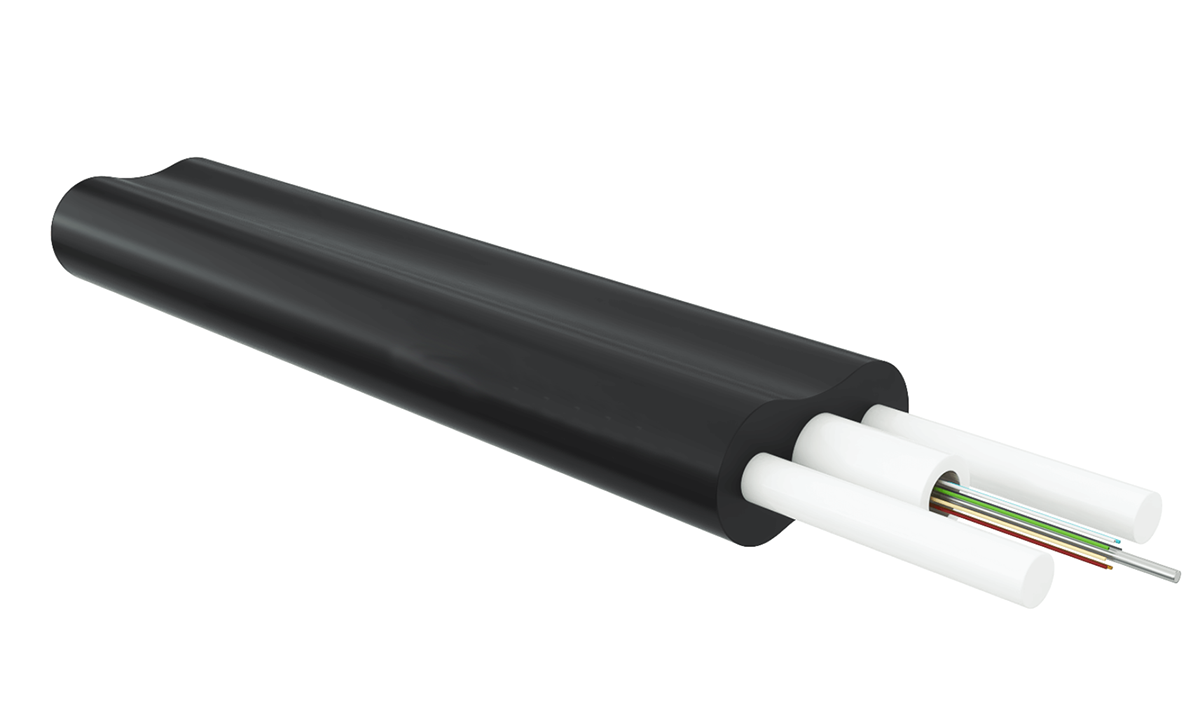

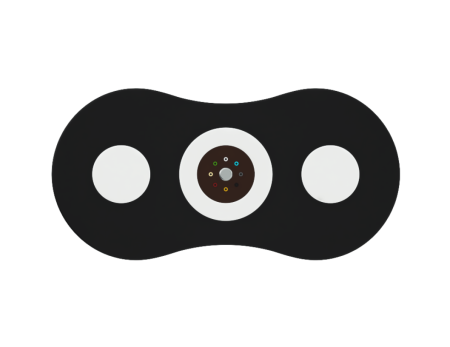

Конструкция
1. Одномодовое оптическое волокно (ОВ);
2. Оптический модуль (ОМ);
3. Внутримодульный гидрофобный заполнитель;
4. Периферийный силовой элемент – 2 стеклопластиковых прутка (Д);
5. Наружная оболочка – светостабилизированный полиэтилен, устойчивый к УФ-излучению.
Расчетный вес и размер кабеля
| Количество волокон | 8 |
| Наружный размер, мм | 2,8х4,7 |
| Вес, кг | 14 |
Технические параметры кабеля
|
Наименование |
Допустимое значение |
|
Диаметр силового элемента мм |
1 |
| Минимальный радиус изгиба при монтаже и эксплуатации | 20 диаметров |
|
Рабочий диапазон температур |
От минус 60°С до 70°С |
|
Растягивающее усилие |
Не менее 1,5 кН |
|
Дистанция провиса, до |
70м |
|
Раздавливающее усилие |
Не менее 0,14 кН/см |
|
Динамические изгибы |
25 циклов на угол ±90° |
|
Осевые закручивания |
10 циклов на длине 2 м |
|
Энергия удара |
5 Дж |
Параметры эксплуатации
|
Наименование |
Допустимое значение |
|
Рабочий диапазон температур |
От минус 60°С до 70°С |
|
Температура монтажа |
От минус 10°С |
|
Минимальный радиус изгиба при монтаже и эксплуатации |
20хD (D-диаметр кабеля) |
|
Срок службы кабеля |
Не менее 25 лет |
Параметры оптического волокна
|
Наименование |
Допустимое значение |
|
Марка оптического волокна |
ITU-T G.657.A1 |
|
Максимальный коэффициент затухания в кабеле на длине волны 1310 нм 1550 нм |
не более 0,4 дБ/км не более 0,3 дБ/км |
