Артикул:
ОКТ-Д(3,0)П-4А1
Оптический кабель предназначенный для прокладки ручным или механизированным способами в субканалах, кабельной канализации, трубах, блоках и т.д. при отсутствии опасности повреждения грызунами, для подвеса на опорах линий связи, линий электропередач, между зданиями и сооружениями в качестве распределительного кабеля на дистанциях до 120м.
Конструкция
*- цвет оптического волокна может изме

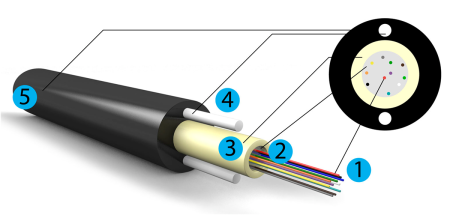

Конструкция
1. Одномодовое оптическое волокно (ОВ);
2. Внутримодульный гидрофобный заполнитель;
3. Центральный оптический модуль (ЦОМ);
4. Периферийный силовой элемент – стеклопластиковые прутки;
5. Наружная оболочка – полиэтилен светостабилизированный.
Расчетный вес и размер кабеля
Оптическое волокно
2. Внутримодульный гидрофобный заполнитель;
3. Центральный оптический модуль (ЦОМ);
4. Периферийный силовой элемент – стеклопластиковые прутки;
5. Наружная оболочка – полиэтилен светостабилизированный.
Расчетный вес и размер кабеля
| Количество волокон | 4 |
| Наружный диаметр, мм | 6,0 |
| Вес, кг | 31 |
| Диаметр стеклопрутка, мм | 1,6 |
| Радиальная толщина оболочки, мм | 2,1 |
| Рекомендованная длина пролета, м | 70 |
| Рекомендованная стрела провеса, % | 2 |
Технические параметры кабеля
|
Наименование |
Допустимое значение |
| Минимальный радиус изгиба при монтаже и эксплуатации | 20 диаметров |
|
Рабочий диапазон температур |
От минус 40°С до 60°С |
|
Допустимая растягивающая нагрузка |
3,0 кН |
|
Дистанция провиса, до |
120м |
|
Допустимая раздавливающая нагрузка |
0,3 кН/см |
|
Энергия удара |
5 Дж |
| Срок службы, не менее | 25 лет |
Оптическое волокно
|
Тип оптического волокна |
ITU-T G.657.А1 |
|
Максимальный коэффициент затухания в строительной длине на длине волны 1550 нм |
не более 0,3 дБ/км |
Идентификация
| Цвет ОВ* | Голубой/оранжевый/зеленый/коричневый/серый/белый/красный/черный/желтый/фиолетовый/розовый/бирюзовый.При количестве ОВ в кабеле больше 12, ОВ формируются в пучки, которые обматываются кодирующими нитями различных цветов или наносится кольцевая маркировка. |
| Цвет ЦОМ | натуральный |
| Цвет стеклопрутка | натуральный |
| Цвет оболочки | черный |
