Артикул:
GJS-1-D

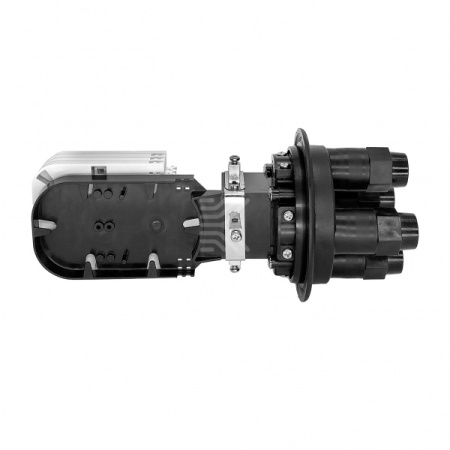

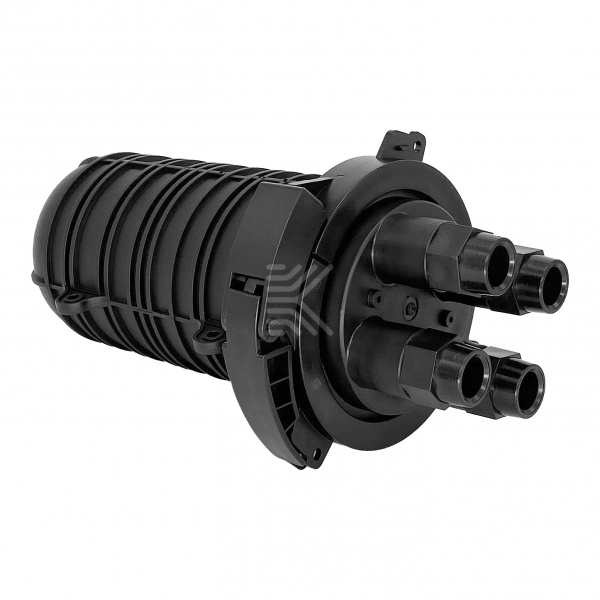

Тупиковая вертикальная муфта для волоконно-оптического кабеля GJS-1-D (GJS-8004) применяется для защиты мест сварки оптического кабеля в местах повышенных нагрузок и возможных внешних воздействий. Данная муфта устанавливается на стенах зданий и вентиляционных сооружений, а также в трубопроводах и колодцах кабельной канализации.
Конструктивные характеристики
Конструктивные характеристики
- Внешние размеры: 300×Ø178 мм;
- Масса, не более: 1,8 кг;
- Количество вводов: 4круг.;
- Допустимый диаметр вводимых кабелей: 4 - Ø16 мм;
- Диаметр кабельных вводов: Ø16 мм;
- Количество соединяемых волокон: 48;
- Температура эксплуатации: -50°С - +65°С.

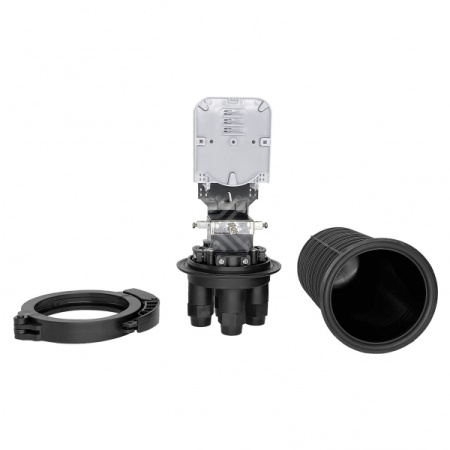

- Корпус из высокопрочного пластика: 1 шт;
- Герметизирующая прокладка: 1 шт;
- Механизм герметизации: 1 шт;
- Механизм фиксации оптического кабеля: 1 шт;
- Сплайс-кассета: 4 шт;
- Болт заземления: 1 шт;
- Расходные материалы: 1 комплект (изолента, стяжки, транспортная трубка, кабельные маркеры, гильзы КДЗС);
- Паспорт изделия: 1шт.
* 1. Ключ гаечный рожковый для гермовводов муфт оптических тупиковых - поставляется отдельно.
* 2. Кронштейн крепления на столб для муфт GJS-1-D (GJS-8004) с 4-мя самонарезающими винтами в комплекте - поставляется отдельно.
Область применения
Предназначены для закрепления на опорах воздушных кабельных линий связи. Идеальны для применения в местах протяжки периферийных линий связи и в местах ответвлений периферийных линий на абонентские.
Правила хранения и транспортировки
При погрузке и транспортировке следует полностью исключить возможность механических повреждений и самопроизвольных перемещений изделий, положение упаковки должно соответствовать предупредительным обозначениям. Хранение изделия допускается в любом чистом, сухом помещении при условии предотвращения возможности попадания на изделие агрессивной среды и прямого солнечного света, температуре воздуха от - 55°С до +70°С и влажности воздуха до 95% без конденсата. Изделие должно храниться в заводской или аналогичной упаковке.
