Оптический кабель предназначен для подвеса на опорах линий связи, линий электропередач, между зданиями и сооружениями в качестве распределительного кабеля на дистанциях до 100м, так же для прокладки в каналах кабельной канализации при отсутствии опасности повреждения грызунами.

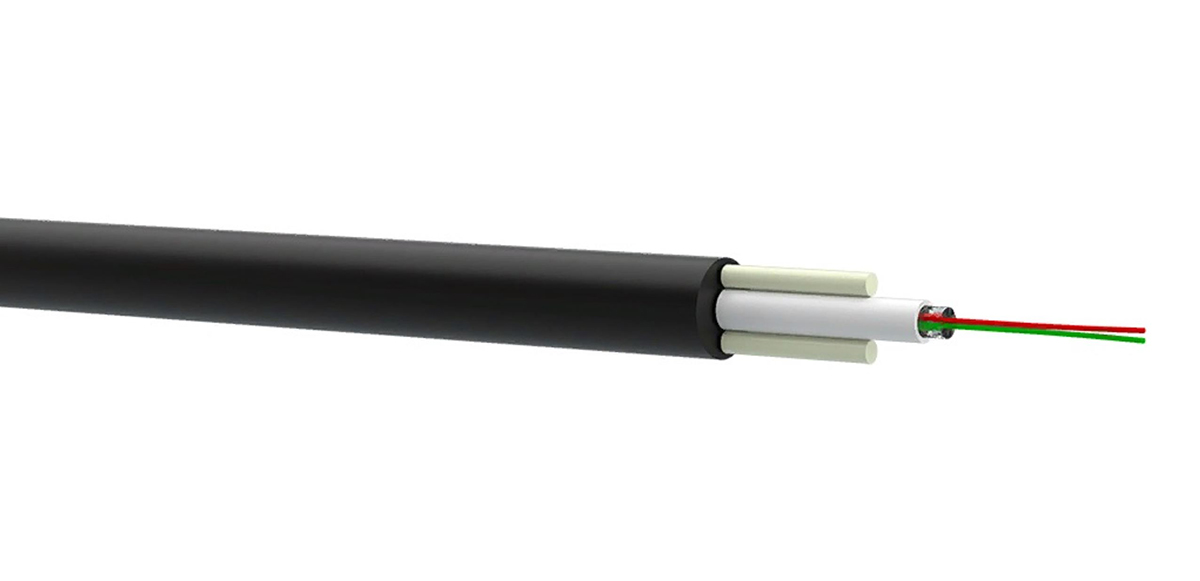

1. Одномодовое оптическое волокно (ОВ);
2. Внутримодульный гидрофобный заполнитель;
3. Центральный оптический модуль (ЦОМ);
4. Периферийный силовой элемент – стеклопластиковые прутки;
5. Наружная оболочка – полиэтилен светостабилизированный.
Основные характеристики
|
Количество волокон |
24 |
|
Наружный диаметр, мм |
8,4 |
|
Материал силовых элементов |
FRP |
|
Количество силовых элементов |
2шт |
|
Диаметр силовых элементов |
2,0мм |
|
Допустимая растягивающая нагрузка |
3кН |
|
Дистанция провеса, до (при стреле провеса 1%) |
100м |
|
Вес, кг |
67,5 |
|
Радиальная толщина оболочки, мм |
1,25 |
|
Рекомендованная стрела провеса, % |
2 |

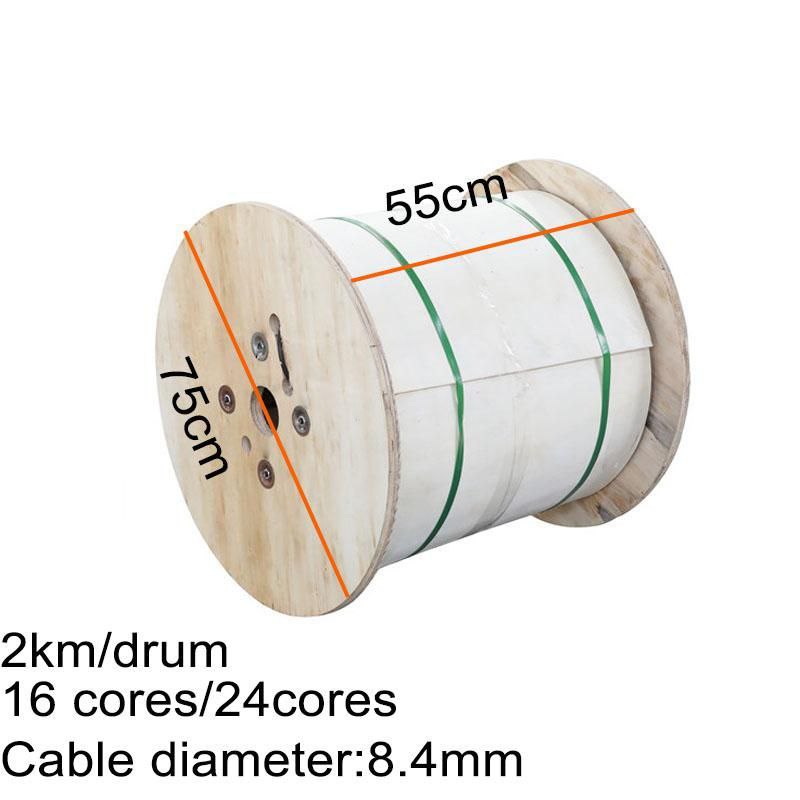

Упаковка
|
Количество на барабане |
2км |
|
Диаметр барабана |
55см |
|
Ширина барабана |
75см |
|
Вес барабана (2км. кабеля) |
135кг |
Технические характеристики
|
Минимальный радиус изгиба |
20 диаметров |
|
Рабочий диапазон температур |
От минус 40°С до 60°С |
|
Допустимая раздавливающая нагрузка |
0,3 кН/см |
|
Энергия удара |
5 Дж |
|
Срок службы, не менее |
25 лет |
Оптическое волокно
|
Тип оптического волокна |
ITU-T G.652D |
|
Максимальный коэффициент затухания в строительной длине на длине волны 1550 нм |
не более 0,3 дБ/км |
Идентификация
|
Цвет ОВ* |
Голубой/оранжевый/зеленый/коричневый/серый/белый/красный/черный/желтый/фиолетовый/розовый/бирю |
