      Испытания некачественного  зажима P25 для плоского кабеля FTTH
      Испытания одного из имеющихся на рынке образцов анкерного зажима для плоского кабеля.
      При заявленной прочности 0,9кН зажим выдерживает около 0,25кН (25кг) после чего клин вылетает из обоймы.
      Чем чревато использование таких зажимов?
      В последнее время количество компаний, производящих анкерные клиновые зажимы выросло. Казалось бы надо порадоваться за отечественную промышленность, но качество продукции иногда бывает таким, что оправдываться за коллег приходится уже нам.
      Многие покупатели не обладают собственными стендами для испытаний и о качестве изделий узнают только когда происходит авария.

      Мы серьезно относимся к качеству и регулярно проводим испытания как своей продукции, так и продукции конкурентов. Этой статьей мы открываем перечень статей в которых мы будем публиковать результаты испытаний.

      Образец для испытаний предоставлен одним из наших клиентов.
      Зажим был приобретен у крупного поставщика телеком-оборудования и казалось бы ничто беды не предвещало. На деле оказалось что зажим практически не держит кабель.
      Мы пообещали провести испытания и разобраться, что здесь не так.

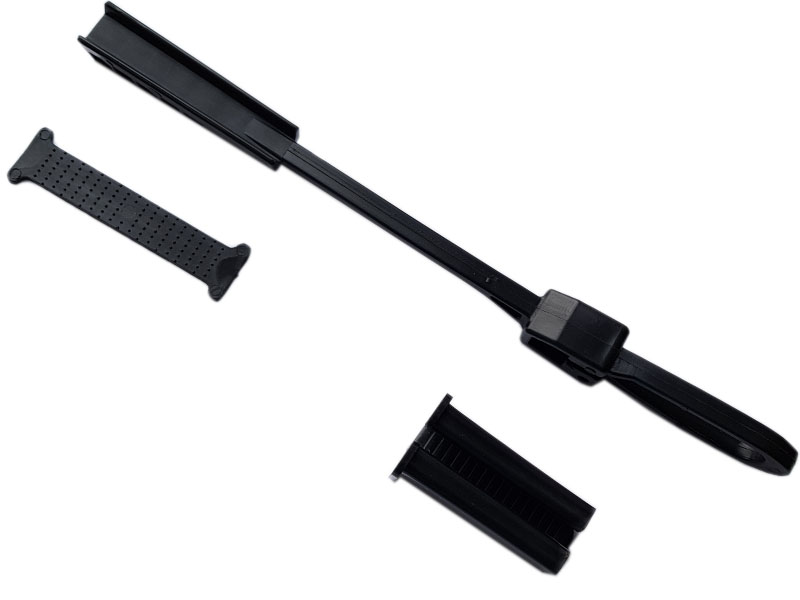

      Итак, внешний осмотр:




      • Цвет черный матовый - говорит о том что скорее всего зажим сделан из вторсырья.

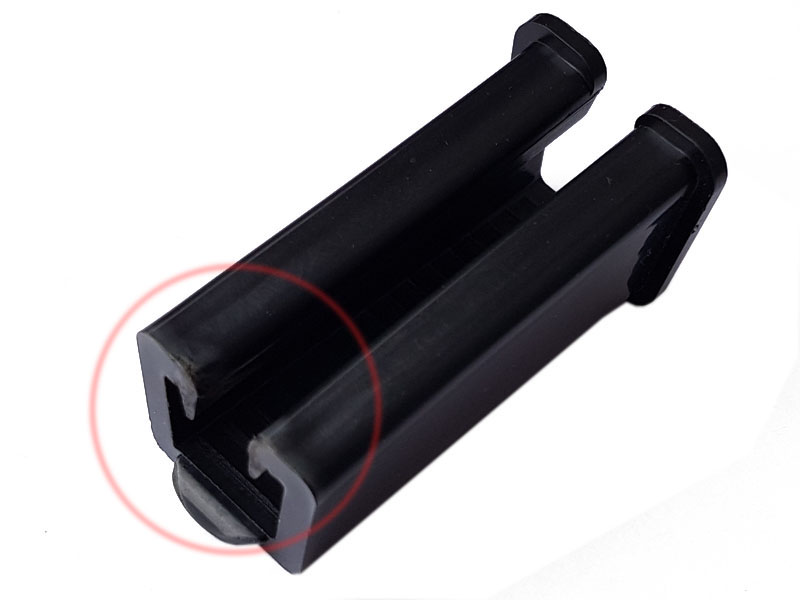

      • Поверхность неравномерная, с серыми пятнами на гильзе напротив литьевика - такое бывает при локальном перегреве пластика или при засорении пресс-формы при использовании вторичного сырья.
      • Материал неожиданно мягкий, легко гнется, сохраняет принятую форму. Полиамид гораздо более упругий.

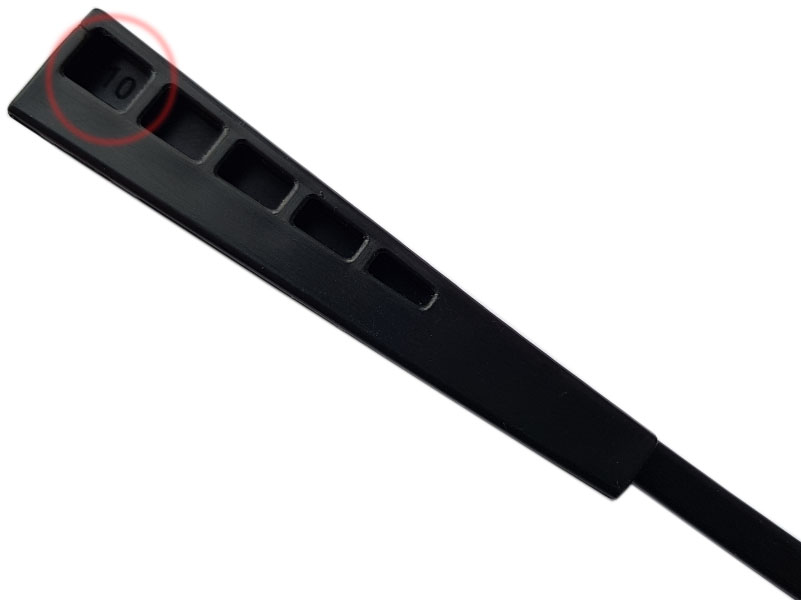

      • Отличительная характеристика: цифра "10" внутри перегородки клина, а так же повернутое на 90 градусов относительно плоскости клина ушко (что не всегда удобно при монтаже)
      Тест на заморозку:
      • при заморозке на 20С в течении суток изделие остается пластичным, при изгибе не ломается
      Стоимость:
      • Цена на сайте продавца средняя по рынку - от 19,5 до 21руб.

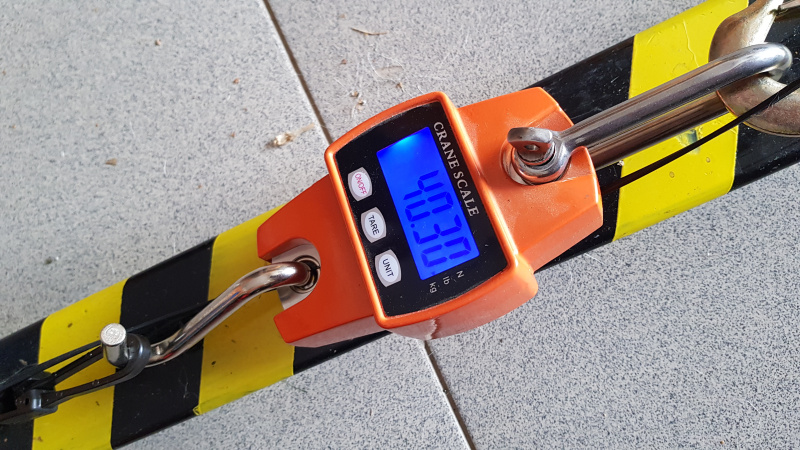

      Испытания на растяжение.
      При испытаниях использовался плоский кабель FTTH со стальным несущим элементом, предельная прочность 0,9кН
      Заявленная прочность зажима на сайте продавца: 0,9кН (90кг)
      Результат (видео):
      • При нагрузке 0,25кН (25кг) клин проходит сквозь обойму.
      0,25кН - много это или мало? Оптический кабель FTTH выдерживает натяжение до 0,9кн (90кг) - если его натягивать за стальной несущий элемент. Или около 0,6кН - если тянуть за оболочку кабеля, как это делают зажимы подобного типа.
      25 кг - это менее половины несущей способности кабеля.

      Скорее всего непосредственно после установки зажим какое-то время будет держать кабель. Но ветровая нагрузка и обледенение увеличивают силу натяжения до трех раз - в такой момент клин зажима вылетит из обоймы и кабель упадет на землю. Магистраль придется срочно восстанавливать.

      В следующих статьях мы обязательно опубликуем результаты испытаний своих зажимов, а так же еще несколько образцов с рынка.

      Остерегайтесь подделок, работайте с производителем и всего вам наилучшего!
