Почему оптический кабель установленный недавно вдруг рвется?
Какие ошибки монтажа ведут к повреждению оптического кабеля?
Мы обобщили опыт многих компаний.
Оптический кабель FTTH обрел огромную популярность - он дешевле медного, не боится гроз, обеспечивает уверенное подключение абонентов на больших расстояниях и активно используется при строительстве “последней мили” в городах и поселках.

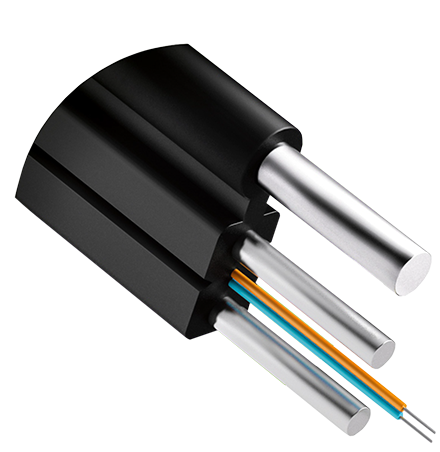

Кабель FTTH про который мы сегодня будем говорить имеет специфическую форму. Это обусловлено его предназначением: силовой элемент необходим при подвесном монтаже, но при входе в дом легко отделяется, а нижняя часть выдерживает изгибы с малым радиусом при монтаже внутри помещения - эти преимущества все производители и покупатели кабеля отлично знают.
.png "pasted image 0 (1).png")
.png "pasted image 0 (2).png")

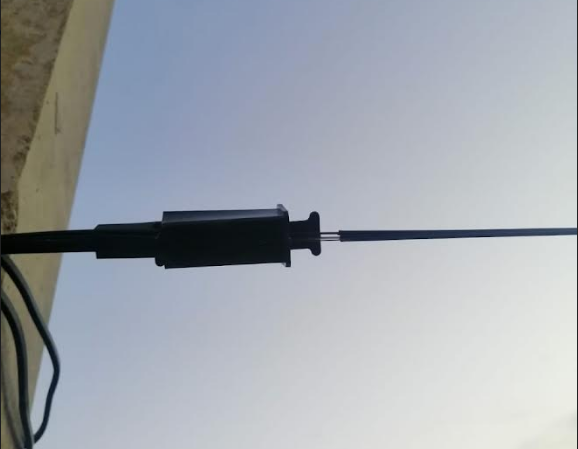

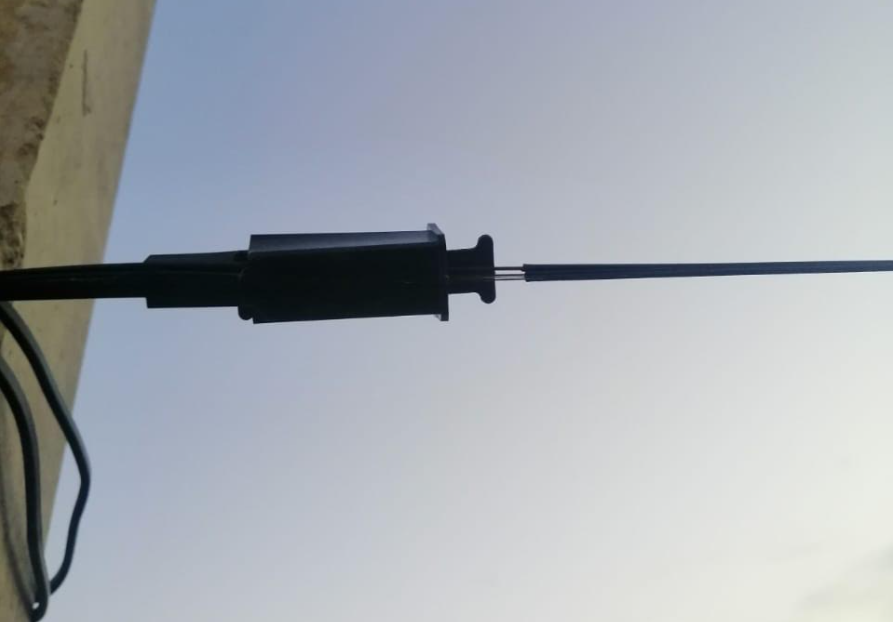

Однако технологию монтажа производитель кабеля чаще всего не регламентирует, уклончиво пишут “Максимальное усилие растяжения 1кН”, а на практике довольно часто возникают ситуации приведенные на фотографии выше.
Тут же появляются вопросы: Почему так получилось? Кабель плохой? Плохие зажимы? Плохой монтажник?
Дальше чаще всего следует ошибочный вывод: Надо больше килоньютонов!
Как найти ошибки монтажа и избежать ненужных переплат за более “толстый” кабель?
В этой статье мы перечислим основные ошибки при монтаже оптического FTTH кабеля.
Превышено максимальное расстояние провеса.
Чаще всего оптический кабель FTTH с выносным силовым элементом предназначен для подвеса на расстояния до 50 метров. Без выносного элемента - 10 метров. Точное значение вы можете уточнить в спецификации производителя.Если это расстояние превышено - чудес ждать не надо, рано или поздно несущий элемент не выдержит.
Последствия: обрыв волокна.
Не выдержана стрела провеса.
Один из важнейших параметров при монтаже оптического кабеля - стрела провеса. Это вертикальное расстояние между низшей и высшей точкой кабеля и воображаемой прямой, соединяющей точки его крепления на опорах. Для FTTH кабеля это параметр чаще всего составляет 1% (точное значение лучше посмотреть в паспорте производителя). Так, для подвеса на расстоянии 50м минимальная стрела провеса должна составлять 50см. Лучше - немного больше. На практике же FTTH кабель довольно легкий и сильный монтажник вполне способен одной рукой натянуть кабель “в стрелу” вообще без провеса.
Зачем нужна стрела провеса? Причин две:
- Усилие натяжения кабеля возрастает с уменьшением стрелы провеса. При регламентированном провесе кабель испытывает регламентированное усилие растяжения. Если стрела провеса меньше - усилие натяжения может быть выше заявленных в паспорте значений.
- При сокращении стрелы провеса с 50см до 25см на провесе 50м. усилие натяжения возрастает в восемь раз.
Коэффициент температурного растяжения стального несущего элемента - 0.0000112м/К. Стальной несущий элемент кабеля при перепаде температур с +30 до -30С сокращается на 3,6см, что еще сильнее уменьшит стрелу провеса и увеличит усилие растяжения.
Кабель перекручен при монтаже
Каждый производитель гарантирует параметры растяжения при линейном натяжении. Если монтажник поленился размотать кабель и сбросил кольца через щеку барабана - кабель будет перекручен. Возможно образование “барашков” и излома оптического волокна в этих местах. Но даже если барашков не будет - производитель не рассчитывал что кабелю придется работать на кручение, нагрузка на несущий элемент будет выше, исход - печальным.Последствия: затухание, обрыв волокна.
Клин анкерного зажима недостаточно затянут
Анкерные зажимы для оптического кабеля всем хороши - они легкие, дешевые и надежные. Однако как и у любого материала имеют правила установки:
- кабель в анкерном зажиме должен располагаться по центру для равномерного обжатия.
- клин должен быть надежно затянут, закрепив кабель рифленой поверхностью - только в этом случае при натяжении кабеля будет происходить дальнейший зажим клина, который обеспечит надежное удержание кабеля.
Если клин не был затянут - кабель при натяжении будет проскальзывать.
Последствия: кабель провиснет
- кабель в анкерном зажиме должен располагаться по центру для равномерного обжатия.
- клин должен быть надежно затянут, закрепив кабель рифленой поверхностью - только в этом случае при натяжении кабеля будет происходить дальнейший зажим клина, который обеспечит надежное удержание кабеля.
Если клин не был затянут - кабель при натяжении будет проскальзывать.
Последствия: кабель провиснет
--
Возможно мы перечислили не все ошибки - ведь наш опыт ограничен дружественными операторами, которые делятся своим опытом с нами. Если вам есть что добавить, или вы с чем-то не согласны - напишите нам об этом: it@kabco.ru
Так же рекомендуем похожий материал, который поможет диагностировать причину обрыва в вашем случае:
Основные причины аварий с FTTH кабелем
